Verificator de continuitate simplu

.

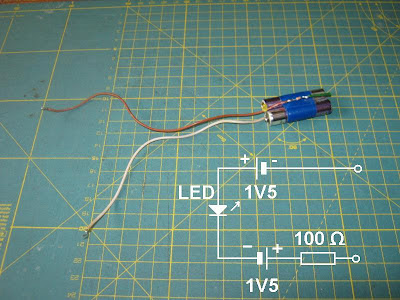

Cu ajutorul a două baterii de 1,5 V descărcate (scoase de la un MP3player, cu încă 1,2 V la borne), a unei rezistenţe de limitare de 100 de ohmi, a unei diode luminescente LED roşii sau portocalii de 3 mm diametru şi a două fire de conductor electric izolat cu plastic am făcut în doar câteva minute un verificator de continuitate cu indicaţie optică, care îmi era necesar pentru verificarea integrităţii unui cablu de joystick.

Am legat bateriile cu o bandă izolatoare şi am sudat LED-ul între cele două baterii, cu catodul la minusul primei şi cu anodul la plusul celei de a doua. Am intercalat rezistenţa de limitare a curentului prin LED între o baterie şi firul conductor izolat.

Dacă aţi respectat ordinea din schemă, dioda va lumina.

Montajul poate fi folosit şi pentru a verifica continuitatea filamentului unui bec cu incandescenţă.
